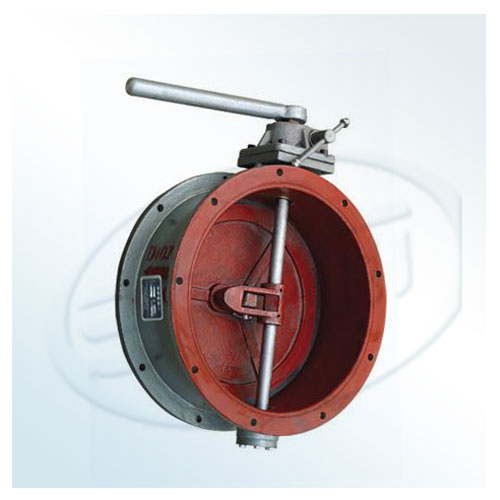

產品概述:
杠桿蝶閥是一種密封型蝶閥。應用于工業煤氣、市政煤氣、通風等氣體介質管路系統中做切斷控制使用。本系列杠桿蝶閥密封付采用橡膠密封。具有結構簡單、操作方便、啟閉力矩小、密封可靠等特點。連接法蘭尺寸符合GB2555-81標準。

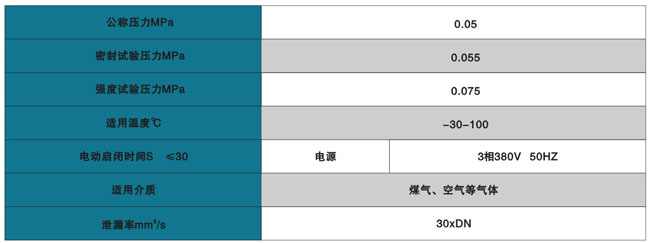

主要性能規范:
主要零件材料:

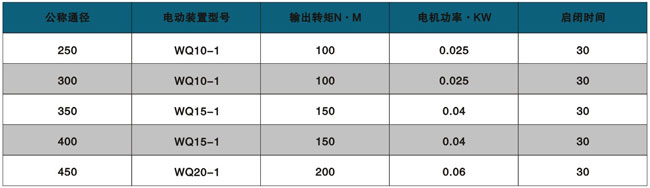

配用電動裝置主要參數:
結構特點:

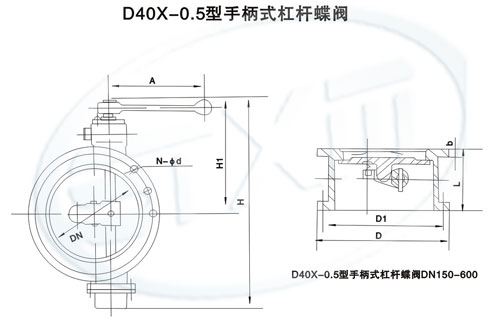

D40X-0.5型手柄式杠桿蝶閥主要由閥體、蝶板、杠桿、閥桿、手柄等零件組成。用手柄轉動蝶板實現啟閉。本閥適用于現場操作的場合。本閥安裝時請注意介質流向應符合閥體上箭頭的指向。

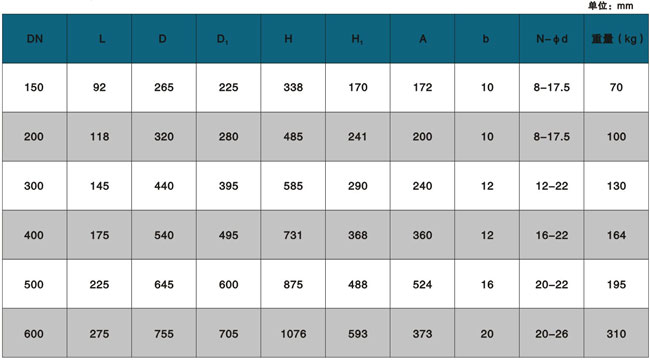

主要結構尺寸:
結構特點:

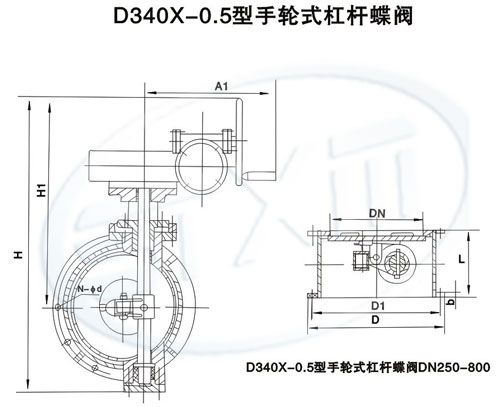

D340X-0.5型手輪式杠桿蝶閥用手輪通過傳動箱驅動蝶板完成啟閉動作。傳動箱上裝有指針可指示蝶板工作位置。本閥用于現場操作的場合。本閥安裝時請注意介質流向應符合閥體上箭頭的指向。

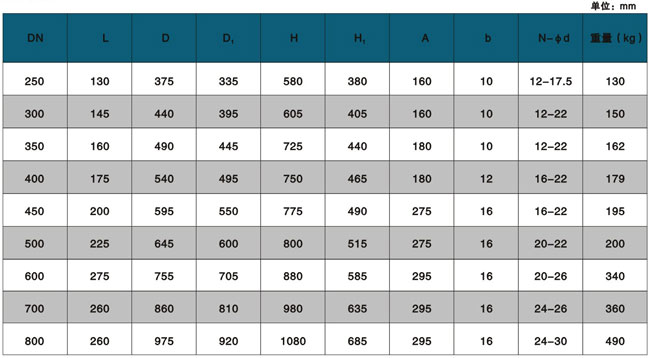

主要結構尺寸:
