結構特點:

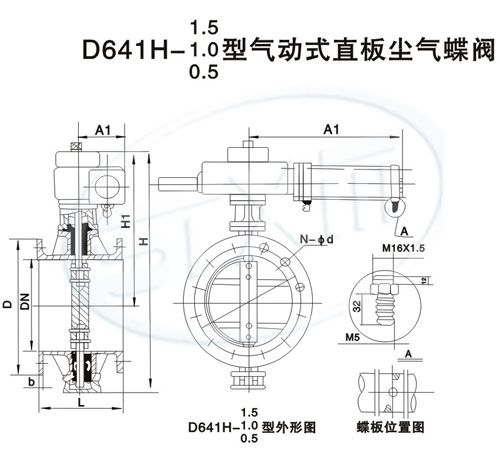

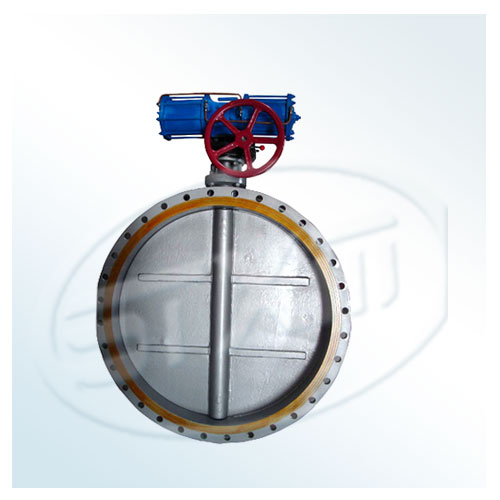

D641H-1.5(1.0,0.5)型氣動式直板塵氣蝶閥利用氣動裝置通過機械執行機構驅動蝶板實現啟閉。蝶板工作位置可通過行程開關進行信號顯示。本閥可以單臺遠距離控制，也可以遠距離集中控制，還可以將電信號輸入電子計算機進行程序。本閥在非正常情況下，可用扳手進行手動操作。本閥安裝于水平管道時請參照?qǐng)D中所示確定安裝方向，以防止塵灰堆積增加閥門的開啟阻力。

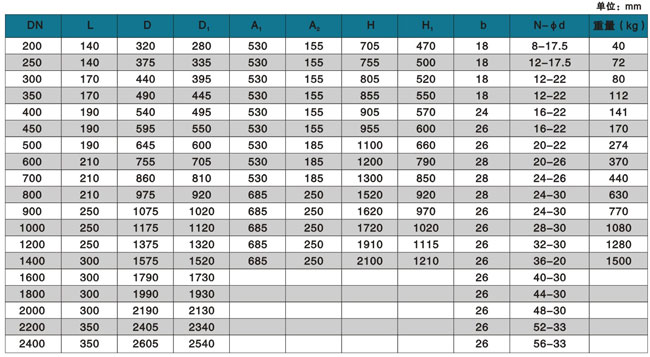

主要結構尺寸：
