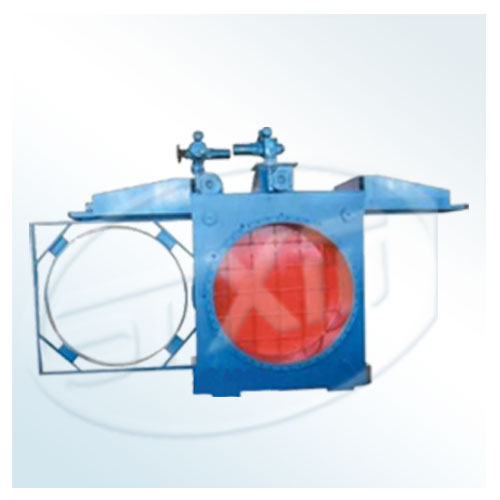

一、KF241X/H-0.5/1.0/1.5/2.5敞開插板閥產品工作原理和用途：
本閥在設計上吸收了國外插板閥浮動閥板的特點；壓緊傳動機構采用齒圈,齒輪梯形螺紋絲桿付同步雙向壓緊。左右梯形螺紋絲桿同步壓緊的優點是：起動力矩小,螺紋副自鎖性好,閥門密封可靠。閥板移動采用銷齒傳動機構,不易積灰,滿足了粉塵多,潤滑條件差,工作環境惡劣的場合使用。
二、產品結構特點：
1、閥門采用全封閉結構，操作時介質不會向外泄漏，操作安全環境污染。
2、閥體采用整體框架式結構，剛性好，能承受高的介質壓力。
3、密封副部位采用不銹鋼與橡膠密封，密封圈為雙凸型密封可靠。
4、密封圈裝在閥板上，便于更換。
5、伸縮體與固定套之間采用多層波紋管連接，適用壽命長，密封更可靠，波紋管內安裝填料式耐磨套，粉塵不進入波紋管內。
6、夾緊機構采用閉環式多點夾緊，同步性好。
7、特制的控桿和頂輪機構，確保閥板運行無摩擦。
8、設有氮氣吹掃孔，以便吹掃閥座和傳動部位積灰，開啟靈活。
9、底部設有排水管接口，將閥箱內積水排出。
10、夾緊、松開和閥板行走采用全電動驅動。操作方便，性能穩定，電裝帶手動機構，手、電動可實現無憂動切換。[1]
三、產品性能參數：
|
公稱壓力Mpa
|
0.05
|
0.1
|
0.15
|
0.25
|
|
密封試驗壓力Mpa
|
0.55
|
0.11
|
0.165
|
0.275
|
|
強度試驗壓力Mpa
|
0.075
|
0.15
|
0.22
|
0.375
|
|
密封材料
|
丁晴橡膠
|
硅橡膠
|
氟橡膠
|
硬密封
|
|
適用溫度
|
-20~100℃
|
20~200℃
|
20~300℃
|
20~400℃
|
|
適用介質
|
空氣,煤氣含塵煤氣
|
|||
|
電源電壓
|
380V·AC
|
|||
四、產品主要尺寸：
|
DN
|
L
|
D
|
D1
|
b
|
n-d
|
L1
|
H
|
H1
|
B
|
B1
|
A
|
C
|
C1
|
C2
|
e1
|
e2
|
n1-d1
|
|
800
|
3900
|
975
|
920
|
26
|
24-30
|
1545
|
1970
|
750
|
1070
|
650
|
1150
|
950
|
350
|
300
|
250
|
220
|
12-32
|
|
900
|
4400
|
1075
|
1020
|
28
|
24-30
|
2200
|
2028
|
890
|
1100
|
700
|
1150
|
950
|
350
|
300
|
250
|
220
|
12-32
|
|
1000
|
4735
|
1175
|
1120
|
30
|
28-30
|
2368
|
2230
|
960
|
1100
|
700
|
1250
|
950
|
350
|
300
|
250
|
220
|
12-32
|
|
1200
|
6214
|
1375
|
1320
|
30
|
32-30
|
3105
|
2570
|
1060
|
1100
|
700
|
1450
|
950
|
300
|
300
|
250
|
220
|
12-32
|
|
1400
|
6915
|
1575
|
1520
|
30
|
36-30
|
3400
|
2850
|
1180
|
1200
|
800
|
1450
|
950
|
350
|
300
|
250
|
220
|
12-32
|
|
1600
|
7630
|
1790
|
1730
|
30
|
40-30
|
3600
|
3150
|
1350
|
1200
|
800
|
1150
|
920
|
250
|
720
|
475
|
630
|
16-26
|
|
1800
|
8068
|
1990
|
1930
|
30
|
44-30
|
3700
|
3565
|
1580
|
1400
|
950
|
1150
|
920
|
250
|
720
|
475
|
630
|
16-26
|
|
2000
|
8718
|
2190
|
2130
|
30
|
48-30
|
3855
|
3825
|
1720
|
1500
|
950
|
1924
|
1044
|
522
|
720
|
280
|
512
|
16-26
|
|
2200
|
9320
|
2405
|
2430
|
32
|
52-33
|
4285
|
4150
|
1820
|
1550
|
950
|
2030
|
1044
|
522
|
810
|
280
|
606
|
16-26
|
|
2400
|
10000
|
2605
|
2540
|
32
|
56-33
|
4615
|
4660
|
1960
|
1550
|
1016
|
2130
|
1130
|
565
|
820
|
300
|
710
|
16-26
|
|
2600
|
10700
|
2805
|
2740
|
34
|
60-33
|
5100
|
5150
|
2050
|
1550
|
1016
|
2130
|
1130
|
565
|
820
|
300
|
710
|
16-26
|
